లేజర్ డయోడ్‌ల వేవ్‌లెంగ్త్ లాకింగ్‌లో FBG అప్లికేషన్

ఫైబర్ బ్రాగ్ గ్రేటింగ్స్ (FBGలు) సెమీకండక్టర్ లేజర్ డయోడ్‌ల కోసం అధిక తరంగదైర్ఘ్యం ఖచ్చితత్వం మరియు స్థిరత్వం అవసరమయ్యే వివిధ అప్లికేషన్‌లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. FBGలు అధిక ఉష్ణ స్థిరత్వం, ఏకీకరణ సౌలభ్యం మరియు బలమైన బహుముఖ ప్రజ్ఞతో సహా అనేక ప్రయోజనాలను అందిస్తాయి, ఇవన్నీ ఈ కాగితంలో వివరించబడ్డాయి.

సెన్సింగ్, మెడికల్ ట్రీట్‌మెంట్, స్పెక్ట్రల్ అనాలిసిస్, ఇమేజింగ్ మరియు టెలికమ్యూనికేషన్స్ వంటి అనేక రంగాలలో ఇరుకైన లైన్‌విడ్త్ మరియు స్థిరమైన తరంగదైర్ఘ్యం కలిగిన లేజర్‌లు కీలక పాత్ర పోషిస్తాయి. డిస్ట్రిబ్యూటెడ్ బ్రాగ్ రిఫ్లెక్టర్ (DBR) లేజర్‌లు మరియు డిస్ట్రిబ్యూటెడ్ ఫీడ్‌బ్యాక్ (DFB) లేజర్‌లు అద్భుతమైన పనితీరును అందిస్తున్నప్పటికీ, వాటి ఉత్పత్తి ఖర్చులు ఫ్యాబ్రీ-పెరోట్ (FP) లేజర్ డయోడ్‌ల కంటే ఎక్కువగా ఉంటాయి, ఎందుకంటే వాటికి ప్యాకేజింగ్‌కు ముందు వ్యక్తిగత పరీక్ష అవసరం.

అదనంగా, DFB మరియు DBR లేజర్‌లలో ఉపయోగించే వేవ్‌గైడ్ గ్రేటింగ్‌లతో పోలిస్తే, FBGలు అత్యుత్తమ స్థిరత్వం మరియు తరంగదైర్ఘ్యం ఖచ్చితత్వాన్ని అందిస్తాయి. వాల్యూమ్ బ్రాగ్ గ్రేటింగ్‌లు (VBGలు) నిర్దిష్ట అప్లికేషన్‌లలో FBGలకు ప్రత్యామ్నాయంగా ఉపయోగపడతాయి, అయినప్పటికీ FBGలు ఉష్ణ స్థిరత్వం, ఏకీకరణ సరళత మరియు బహుముఖ ప్రజ్ఞలో ప్రయోజనాలను కలిగి ఉంటాయి.

FBG-ఆధారిత పంప్ వేవ్‌లెంగ్త్ లాకింగ్

ఆధునిక ఫైబర్ లేజర్‌లు, ఫైబర్ యాంప్లిఫైయర్‌లు మరియు రామన్ ఫైబర్ యాంప్లిఫైయర్‌లలో అధిక-అవుట్‌పుట్-పవర్, వేవ్‌లెంగ్త్-స్టేబుల్ సెమీకండక్టర్ పంప్ లేజర్‌లు కీలక పాత్ర పోషిస్తాయి. పంప్ తరంగదైర్ఘ్యంలో హెచ్చుతగ్గులకు లేజర్ గెయిన్ మీడియా అత్యంత సున్నితంగా ఉంటుంది కాబట్టి, FBG-స్టెబిలైజ్డ్ వేవ్ లెంగ్త్ సెమీకండక్టర్ పంప్ లేజర్‌లు మార్కెట్‌లో ప్రధాన స్రవంతి పరిష్కారంగా మారాయి.

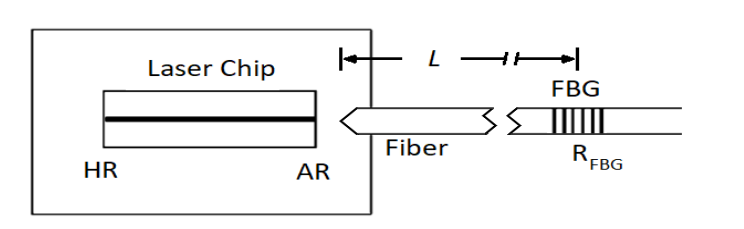

మూర్తి 1 సాధారణ FBG తరంగదైర్ఘ్యం-లాక్ చేయబడిన పంప్ లేజర్ మాడ్యూల్ యొక్క నిర్మాణాన్ని వివరిస్తుంది. అటువంటి అనువర్తనాల్లో, పంప్ లేజర్ యొక్క పిగ్‌టైల్ ఫైబర్‌పై FBG చెక్కబడి ఉంటుంది, సాధారణంగా లేజర్ చిప్ నుండి 50 సెం.మీ నుండి 2 మీటర్ల దూరంలో ఉంచబడుతుంది.

సెమీకండక్టర్ లేజర్ చిప్ నుండి విడుదలయ్యే కాంతిని సింగిల్-మోడ్ పిగ్‌టైల్‌లోకి సమర్ధవంతంగా జత చేయడానికి సిస్టమ్ కొలిమేటింగ్ ఆప్టికల్ కాంపోనెంట్‌లు లేదా లెన్స్‌డ్ ఫైబర్ పిగ్‌టెయిల్‌లను ఉపయోగిస్తుంది.

ఫైబర్ బ్రాగ్ గ్రేటింగ్ అనేది ఒక బాహ్య ఫీడ్‌బ్యాక్ మెకానిజంను ఏర్పాటు చేస్తుంది, ఇది FBG సెంట్రల్ వేవ్‌లెంగ్త్ దగ్గర లేజర్ తరంగదైర్ఘ్యాన్ని సమర్థవంతంగా స్థిరీకరిస్తుంది మరియు లేజర్ యొక్క అవుట్‌పుట్ స్పెక్ట్రల్ వెడల్పును తగ్గిస్తుంది. ఈ విధంగా, పంప్ లేజర్ మాడ్యూల్ అధిక పంప్ సామర్థ్యం మరియు అద్భుతమైన స్థిరత్వం రెండింటినీ సాధిస్తుంది.

మూర్తి 1. FBG పంప్ మాడ్యూల్

లేజర్ డయోడ్ వేవ్‌లెంగ్త్ స్టెబిలైజేషన్ కోసం FBG

ఫైబర్ బ్రాగ్ గ్రేటింగ్ (FBG)ని ఉపయోగించి బాహ్య కేవిటీ లేజర్‌ను నిర్మించడం అనేది తక్కువ-ధర లేజర్‌ల పనితీరును మెరుగుపరచడానికి ఖర్చుతో కూడుకున్న పరిష్కారం. మూర్తి 1లో చూపినట్లుగా, FBG ఫైబర్ పిగ్‌టైల్‌లో చెక్కబడి ఉంటుంది, సాధారణంగా ఉద్గార చిప్‌కు దగ్గరగా ఉంటుంది, ఇది బాహ్య కుహరం లేజర్‌ను ఏర్పరుస్తుంది.

సాంప్రదాయిక ఫాబ్రీ-పెరోట్ లేజర్ డయోడ్‌లతో పోలిస్తే, FBG-ఆధారిత బాహ్య కుహరం లేజర్‌లు సన్నని లైన్‌విడ్త్‌ను కలిగి ఉండటమే కాకుండా ఉష్ణోగ్రత లేదా డ్రైవ్ కరెంట్‌లోని వ్యత్యాసాల ద్వారా ప్రేరేపించబడిన తరంగదైర్ఘ్యం డ్రిఫ్ట్ యొక్క బలమైన అణచివేతను కూడా ప్రదర్శిస్తాయి - లేజర్ డయోడ్‌లలో పనితీరు మార్పులకు కారణమయ్యే రెండు సాధారణ కారకాలు.

FBG ఎంపిక మరియు కీ పారామితులు

సమర్థవంతమైన మరియు విశ్వసనీయ తరంగదైర్ఘ్యం లాకింగ్ లేదా లేజర్ డయోడ్‌ల స్థిరీకరణను నిర్ధారించడానికి, లేజర్ తయారీదారులు తప్పనిసరిగా ప్రధాన పనితీరు నిర్దేశాలకు అనుగుణంగా ఉండే FBGలను ఎంచుకోవాలి.

లేజర్ డయోడ్ తయారీదారులు విశ్వసనీయమైన మరియు సాంకేతికంగా పరిణతి చెందిన FBG సరఫరాదారులను కూడా ఎంచుకోవాలి, ఇవి ఫైబర్ రకం, ధ్రువణ-నిర్వహణ (PM) లేదా నాన్-పోలరైజేషన్-మెయింటైనింగ్ ఫైబర్, కొలతలు మరియు మరిన్ని సహా తరంగదైర్ఘ్యాలు మరియు కాన్ఫిగరేషన్‌ల యొక్క విస్తృత ఎంపికను అందించగలవు.

తీర్మానం

అధిక ఉష్ణ స్థిరత్వం, అద్భుతమైన ఇంటిగ్రేషన్ అనుకూలత, బహుళ-దృష్టాంత పాండిత్యము మరియు ఖచ్చితమైన తరంగదైర్ఘ్యం నియంత్రణ సామర్ధ్యంతో, ఫైబర్ బ్రాగ్ గ్రేటింగ్ (FBG) వివిధ సెమీకండక్టర్ లేజర్ అప్లికేషన్‌లలో హై-ప్రెసిషన్ వేవ్‌లెంగ్త్ లాకింగ్ మరియు స్టెబిలైజేషన్ కోసం ఒక ప్రధాన అంశంగా మారింది. హై-పవర్ పంప్ లేజర్‌లలో తరంగదైర్ఘ్యం లాకింగ్ లేదా తక్కువ-ధర లేజర్ మాడ్యూల్స్ యొక్క పనితీరును అప్‌గ్రేడ్ చేయడం కోసం, FBG బాహ్య ఫీడ్‌బ్యాక్ మెకానిజంను ఆప్టిమైజ్ చేయడం ద్వారా ఖచ్చితమైన తరంగదైర్ఘ్యం లాకింగ్ మరియు లైన్‌విడ్త్ సంకుచితతను సాధిస్తుంది, అదే సమయంలో ఉష్ణోగ్రత మరియు డ్రైవ్ కరెంట్ వైవిధ్యాల వంటి బాహ్య అవాంతరాలను సమర్థవంతంగా నిరోధించింది.
