ఫైబర్ ఆప్టిక్ స్ప్లిటర్, ఆప్టికల్ స్ప్లిటర్ అని కూడా పిలుస్తారు, ముందుగా నిర్ణయించిన నిష్పత్తి ప్రకారం ఒకే ఆప్టికల్ ఫైబర్ సిగ్నల్ను రెండు లేదా అంతకంటే ఎక్కువ అవుట్పుట్ ఆప్టికల్ సిగ్నల్లుగా విభజించడానికి FTTH (ఫైబర్ టు ది హోమ్) సిస్టమ్లలో ఉపయోగించే నిష్క్రియ ఆప్టికల్ పరికరం. ఉదాహరణకు, 1x4 ఆప్టికల్ స్ప్లిటర్ ఒక ఫైబర్ నుండి నాలుగు ఫైబర్లకు నిర్దిష్ట నిష్పత్తిలో ఆప్టికల్ సిగ్నల్ను పంపిణీ చేస్తుంది. వివిధ తరంగదైర్ఘ్యాల ఆప్టికల్ సిగ్నల్లను సంబంధిత తరంగదైర్ఘ్యం ఛానెల్లుగా వేరుచేసే WDM సిస్టమ్లోని వేవ్లెంగ్త్ డివిజన్ మల్టీప్లెక్సర్ (WDM) వలె కాకుండా, ఆప్టికల్ స్ప్లిటర్ ట్రాన్స్మిషన్ కోసం బహుళ ఛానెల్లలో మొత్తం ఆప్టికల్ సిగ్నల్ను పంపిణీ చేస్తుంది.
సింగిల్-మోడ్ ఫైబర్లో ఆప్టికల్ సిగ్నల్లను ప్రసారం చేస్తున్నప్పుడు, కాంతి యొక్క శక్తి పూర్తిగా ఫైబర్ కోర్లో కేంద్రీకృతమై ఉండదు; ఒక చిన్న మొత్తం కోర్ దగ్గర క్లాడింగ్ ద్వారా వ్యాపిస్తుంది. మరో మాటలో చెప్పాలంటే, రెండు ఫైబర్ల కోర్లు తగినంత దగ్గరగా ఉంటే, ఒక ఫైబర్లో ప్రచారం చేసే కాంతి యొక్క మోడ్ ఫీల్డ్ మరొకదానిలోకి ప్రవేశించవచ్చు, తద్వారా రెండు ఫైబర్లలో ఆప్టికల్ సిగ్నల్ మళ్లీ మెరుగుపడుతుంది. కొత్త కేటాయింపు.
ఆప్టికల్ స్ప్లిటర్లను వాటి ఆపరేటింగ్ సూత్రం ప్రకారం రెండు రకాలుగా వర్గీకరించవచ్చు: ప్లానార్ వేవ్గైడ్ (PLC) ఆప్టికల్ స్ప్లిటర్లు మరియు ఫ్యూజ్డ్ బైకోనికల్ టేపర్డ్ (FBT) ఆప్టికల్ స్ప్లిటర్లు; వాటి పోర్ట్ కాన్ఫిగరేషన్ ప్రకారం, వాటిని ఇలా వర్గీకరించవచ్చు: X-రకం (2x2) కప్లర్లు, Y-టైప్ (1x2) కప్లర్లు, స్టార్ (NxN, N>2) కప్లర్లు, ట్రీ (1xN, N>2) కప్లర్లు మొదలైనవి; వాటి విభజన నిష్పత్తి ప్రకారం, వాటిని ఏకరీతి కాని విభజన మరియు ఏకరీతి విభజనగా వర్గీకరించవచ్చు; మరొక వర్గీకరణ పద్ధతి సింగిల్-మోడ్ (1310nm) మరియు మల్టీ-మోడ్ (850nm)పై ఆధారపడి ఉంటుంది.

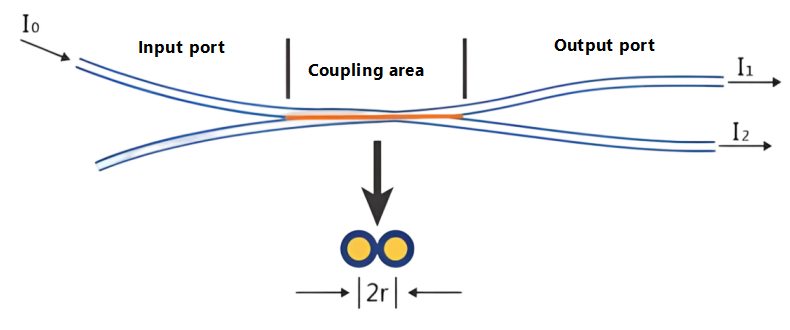

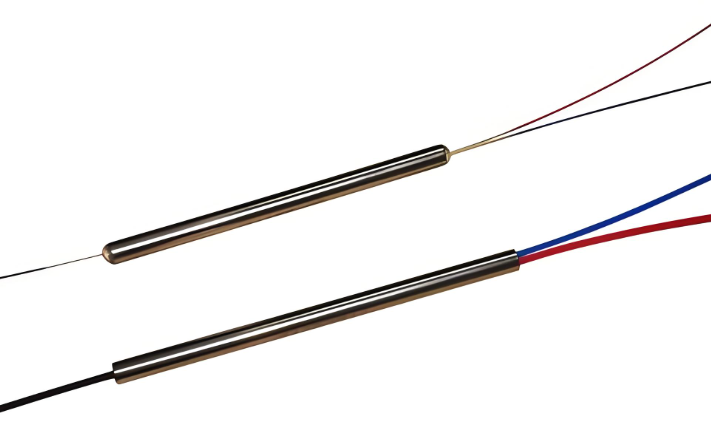

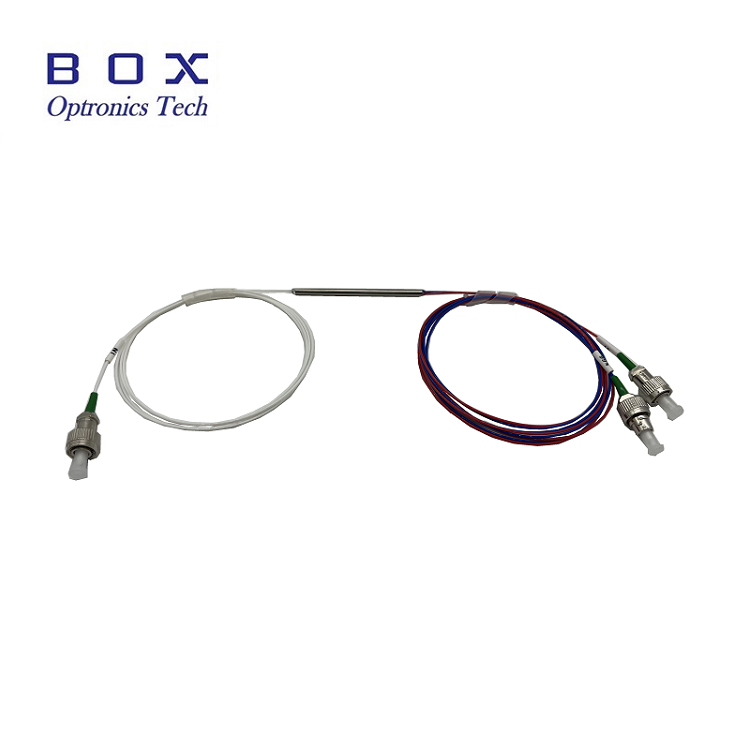

FBT ఆప్టికల్ స్ప్లిటర్... సర్క్యూట్ సాంప్రదాయ టేపర్డ్ కప్లర్ ప్రక్రియను ఉపయోగించి తయారు చేయబడింది. రెండు లేదా అంతకంటే ఎక్కువ ఆప్టికల్ ఫైబర్లు, వాటి పూత తీసివేయబడి, ఒకదానితో ఒకటి బండిల్ చేయబడి, ఆపై రెండు వైపులా విస్తరించబడినప్పుడు ఒక టేపరింగ్ మెషీన్పై అధిక ఉష్ణోగ్రత వద్ద కరిగించబడుతుంది. విభజన నిష్పత్తి నిజ సమయంలో పర్యవేక్షించబడుతుంది. కావలసిన విభజన నిష్పత్తి సాధించిన తర్వాత, ద్రవీభవన మరియు సాగదీయడం ప్రక్రియ ముగుస్తుంది. ఒక చివర ఒక ఫైబర్ను (మిగిలినవి కత్తిరించబడతాయి) ఇన్పుట్గా ఉంచుతాయి, మరొక చివర బహుళ-అవుట్పుట్ టెర్మినల్గా పనిచేస్తుంది. ఫైబర్ ట్విస్ట్ యొక్క కోణాన్ని మరియు సాగదీయడం యొక్క పొడవును నియంత్రించడం ద్వారా వేర్వేరు విభజన నిష్పత్తులను పొందవచ్చు. చివరగా, దెబ్బతిన్న విభాగం క్వార్ట్జ్ సబ్స్ట్రేట్పై అంటుకునే పదార్థంతో నయమవుతుంది మరియు స్టెయిన్లెస్ స్టీల్ ట్యూబ్లోకి చొప్పించబడుతుంది.

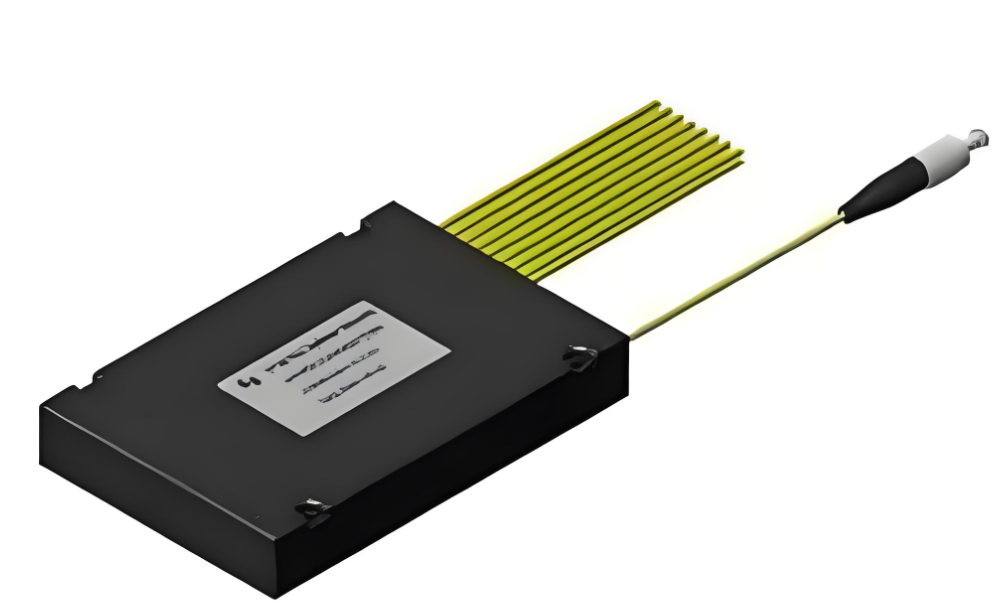

PLC ప్లేన్ వేవ్ PLC (ప్లానార్ లైట్వేవ్ సర్క్యూట్) ఆప్టికల్ స్ప్లిటర్లు క్వార్ట్జ్ సబ్స్ట్రేట్లపై ఆధారపడిన ఇంటిగ్రేటెడ్ వేవ్గైడ్ ఆప్టికల్ పవర్ డిస్ట్రిబ్యూషన్ పరికరాలు, సెమీకండక్టర్ ప్రక్రియలను (ఫోటోలిథోగ్రఫీ, ఎచింగ్, డెవలప్మెంట్, మొదలైనవి) ఉపయోగించి రూపొందించబడ్డాయి. PLC స్ప్లిటర్లు ఒకే ఆప్టికల్ ఫైబర్ నుండి ఆప్టికల్ సిగ్నల్లను బహుళ ఆప్టికల్ ఫైబర్లుగా విభజించి, ఆప్టికల్ శక్తి యొక్క ఏకరీతి పంపిణీని సాధిస్తాయి. ఆప్టికల్ వేవ్గైడ్ శ్రేణి చిప్ యొక్క ఎగువ ఉపరితలంపై ఉంది, చిప్లో విభజన ఫంక్షన్ను ఏకీకృతం చేస్తుంది; తర్వాత, బహుళ-ఛానల్ ఫైబర్ శ్రేణులు చిప్ యొక్క రెండు చివర్లలోని ఇన్పుట్ మరియు అవుట్పుట్ చివరలకు జతచేయబడతాయి మరియు ఎన్క్యాప్సులేట్ చేయబడతాయి.
FBT VS PLC FBT టాపర్డ్ స్ప్లిటర్ల యొక్క ప్రధాన ప్రయోజనాలు సాధారణ ముడి పదార్థ వినియోగం, సాపేక్షంగా తక్కువ ధర మరియు తక్కువ డిమాండ్ ఉన్న పరికరాలు మరియు ప్రక్రియ అవసరాలు. విభజన నిష్పత్తిని అవసరమైన విధంగా నిజ సమయంలో పర్యవేక్షించవచ్చు, అసమాన స్ప్లిటర్ల కల్పనకు వీలు కల్పిస్తుంది. ప్రతికూలతలు: ప్రస్తుతం, పరిపక్వ టేపరింగ్ సాంకేతికత 1x4 వరకు మాత్రమే స్ప్లిటర్లను ఉత్పత్తి చేస్తుంది. 1x4 కంటే పెద్ద పరికరాల కోసం, బహుళ 1x2 యూనిట్లు ఒకదానితో ఒకటి అనుసంధానించబడి, ఆపై స్ప్లిటర్ హౌసింగ్లో ప్యాక్ చేయబడతాయి. FBT స్ప్లిటర్లు మూడు తరంగదైర్ఘ్యాలకు మాత్రమే మద్దతిస్తాయి: 850nm, 1310nm మరియు 1550nm, వాటిని ఇతర తరంగదైర్ఘ్యాలతో అననుకూలంగా చేస్తాయి.
PLC స్ప్లిటర్ల యొక్క ఉత్పత్తి లక్షణాలు: నష్టం ఆప్టికల్ తరంగదైర్ఘ్యానికి సున్నితంగా ఉండదు, వివిధ తరంగదైర్ఘ్యాల ప్రసార అవసరాలను తీరుస్తుంది (1260~1650nm); ఏకరీతి విభజన, వినియోగదారులకు సమానంగా సంకేతాలను పంపిణీ చేయడం; కాంపాక్ట్ నిర్మాణం మరియు చిన్న పరిమాణం; ఒకే యూనిట్... పరికరం అధిక సంఖ్యలో స్ప్లిటర్ ఛానెల్లను కలిగి ఉంది, ఇది 64కి చేరుకుంటుంది: ఒక్కో ఛానెల్కు అధిక ధర మరియు ఎక్కువ ఛానెల్లు, ఖర్చు ప్రయోజనం మరింత ముఖ్యమైనది. ప్రతికూలత ఏమిటంటే, ఫ్యూజ్డ్ బైకోనికల్ టేపర్డ్ స్ప్లిటర్లతో పోలిస్తే, ముఖ్యంగా తక్కువ-ఛానల్ స్ప్లిటర్లలో దాని అధిక ధర.
PLC ఆప్టికల్ స్ప్లిటర్ మూడు భాగాలను కలిగి ఉంటుంది: ఆప్టికల్ స్ప్లిటర్ చిప్ మరియు ఫైబర్ ఆప్టిక్ శ్రేణులు రెండు చివర్లలో జతచేయబడతాయి. ఈ మూడు భాగాలు ఖచ్చితంగా సమలేఖనం చేయబడాలి; PLC స్ప్లిటర్ యొక్క స్థిరత్వంలో వాటి రూపకల్పన మరియు అసెంబ్లీ కీలక పాత్ర పోషిస్తాయి. క్వార్ట్జ్ సబ్స్ట్రేట్పై స్ప్లిటర్ వేవ్గైడ్ను పెంచడానికి చిప్ సెమీకండక్టర్ టెక్నాలజీని ఉపయోగిస్తుంది. చిప్లో ఒక ఇన్పుట్ మరియు N అవుట్పుట్ వేవ్గైడ్లు ఉన్నాయి. అప్పుడు, ఇన్పుట్ మరియు అవుట్పుట్ ఫైబర్ ఆప్టిక్ శ్రేణులు చిప్ యొక్క రెండు చివరలకు జతచేయబడతాయి మరియు ఒక ఇన్పుట్ మరియు N అవుట్పుట్లతో ఆప్టికల్ స్ప్లిటర్ను రూపొందించడానికి ఒక కేసింగ్ వ్యవస్థాపించబడుతుంది.
PLC స్ప్లిటర్ చిప్లను 1xN మరియు 2xN వలె రూపొందించవచ్చు, ఇక్కడ N అనేది సాధారణంగా 1x2, 1x4, 1x8, 1x16, 1x32, 1x64 వంటి 2 యొక్క గుణకం; మరియు 1x3, 1x5, 1x9 వంటి ఏకరీతిలో పంపిణీ చేయని స్ప్లిటర్లు, FTTR (ఫైబర్ టు ది రూమ్) కోసం డిమాండ్ పెరగడంతో, ఏకరీతిలో పంపిణీ చేయని పవర్ స్ప్లిటర్ల అప్లికేషన్ విస్తృతంగా వ్యాపిస్తుంది మరియు తయారీ ప్రక్రియ మరింత సవాలుగా మారుతుంది. PLC ఆప్టికల్ స్ప్లిటర్ చిప్లు తక్కువ ధర, అధిక విశ్వసనీయత, అధిక సౌలభ్యం మరియు స్కేలబిలిటీ వంటి ప్రయోజనాలను కలిగి ఉంటాయి, ఇవి ట్రాన్స్మిషన్ సిస్టమ్లు, నెట్వర్క్ ఇంటిగ్రేషన్, బ్రాడ్బ్యాండ్ యాక్సెస్, ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ మరియు మల్టీమీడియా సేవలు వంటి వివిధ అప్లికేషన్ దృశ్యాలకు ప్రత్యేకంగా అనుకూలంగా ఉంటాయి.
ధ్రువణ-నిర్వహణ PLC స్ప్లిటర్ ప్రధానంగా గ్రహించేది... ధ్రువణ స్థితిని కొనసాగిస్తున్నప్పుడు, ఇన్పుట్ పవర్ ఏకరీతిగా విభజించబడింది, ఒకే-ఛానల్ ధ్రువణ-నిర్వహణ ఫైబర్ శ్రేణిని ఇన్పుట్గా మరియు బహుళ-ఛానల్ పోలరైజేషన్-నిర్వహించే అవుట్పుట్ ఫైబర్ శ్రేణిని ఉపయోగిస్తుంది. ఫైబర్లోకి విడుదలయ్యే లీనియర్ పోలారిమెట్రిక్ వేవ్ యొక్క ధ్రువణత ప్రచారం సమయంలో మారదు మరియు ధ్రువణ విధానాల మధ్య తక్కువ లేదా క్రాస్-కప్లింగ్ ఉండదు, తద్వారా ధ్రువణ-నిర్వహణ కలపడం మరియు బీమ్ విభజనను సాధించవచ్చు. సాధారణంగా, పాండా ఫైబర్ ఉపయోగించబడుతుంది. PLC ఆప్టికల్ స్ప్లిటర్లు ప్రధానంగా ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్లు లేదా కోహెరెంట్ కమ్యూనికేషన్ వంటి ధ్రువణ నిర్వహణ అవసరమయ్యే ప్రత్యేక అప్లికేషన్లలో ఉపయోగించబడతాయి.
ఆప్టికల్ స్ప్లిటర్లను ప్రభావితం చేసే పనితీరు సూచికలు సాధారణంగా వీటిని కలిగి ఉంటాయి:
చొప్పించడం నష్టం చొప్పించడం నష్టం (IL):చొప్పించే నష్టం అనేది PLC స్ప్లిటర్ యొక్క ఆపరేటింగ్ తరంగదైర్ఘ్యం వద్ద మొత్తం ఇన్పుట్ ఆప్టికల్ పవర్కు సంబంధించి పేర్కొన్న అవుట్పుట్ పోర్ట్లో ఆప్టికల్ పవర్లో తగ్గింపును సూచిస్తుంది. సరళంగా చెప్పాలంటే, ఇది ఇన్పుట్కు సంబంధించి ప్రతి అవుట్పుట్ యొక్క dB నష్టం. సాధారణంగా, చొప్పించే నష్టం తక్కువగా ఉంటుంది, స్ప్లిటర్ పనితీరు మెరుగ్గా ఉంటుంది.
రిటర్న్ నష్టం:రిటర్న్ లాస్ అనేది ఫైబర్ ఆప్టిక్ కనెక్షన్లో ఇన్పుట్ లైట్కు ప్రతిబింబించే కాంతి (చెదురుగా ఉన్న కాంతి నిరంతరం ఇన్పుట్కి ప్రసారం చేయబడుతుంది) డెసిబెల్లలోని నిష్పత్తిని సూచిస్తుంది. కాంతి మూలం మరియు వ్యవస్థపై ప్రతిబింబించే కాంతి ప్రభావాన్ని తగ్గించడానికి అధిక రాబడి నష్టం ఉత్తమం.
దర్శకత్వం:డైరెక్టివిటీ అనేది సాధారణ ఆపరేషన్ సమయంలో PLC స్ప్లిటర్కి అదే వైపున ఉన్న ఇంజెక్షన్ లైట్ పవర్ (కొలిచిన తరంగదైర్ఘ్యం)కి నాన్-ఇంజెక్షన్ లైట్ ఎండ్ వద్ద అవుట్పుట్ ఆప్టికల్ పవర్ యొక్క నిష్పత్తిని సూచిస్తుంది.
పోలరైజేషన్ డిపెండెంట్ నష్టం:పోలరైజేషన్ డిపెండెంట్ లాస్ అనేది PLC స్ప్లిటర్ యొక్క ప్రతి అవుట్పుట్ పోర్ట్లో అవుట్పుట్ ఆప్టికల్ పవర్లో గరిష్ట మార్పును సూచిస్తుంది, ప్రసారం చేయబడిన ఆప్టికల్ సిగ్నల్ యొక్క ధ్రువణ స్థితి మొత్తం ధ్రువణ స్థితి అంతటా మారినప్పుడు.
విడిగా ఉంచడం:ఇచ్చిన ఆప్టికల్ మార్గం నుండి ఇతర ఆప్టికల్ మార్గాలలో ఆప్టికల్ సిగ్నల్లను వేరుచేసే ఫైబర్ ఆప్టిక్ స్ప్లిటర్ సామర్థ్యాన్ని ఐసోలేషన్ సూచిస్తుంది.
