బాక్స్ ఆప్ట్రానిక్స్ యొక్క 980nm 10pin మినీ బటర్‌ఫ్లై కూల్డ్ పంప్ లేజర్ డయోడ్ మాడ్యూల్ యొక్క అసమానమైన పనితీరును కనుగొనండి – DWDM EDFA మరియు సుదూర CATV సిస్టమ్‌లలో అధిక శక్తి, తరంగదైర్ఘ్యం-స్థిరమైన పంపింగ్ కోసం మీ అంతిమ పరిష్కారం. అధునాతన FBG స్థిరీకరణతో రూపొందించబడిన ఈ హెర్మెటిక్‌గా సీల్డ్ మాడ్యూల్ ఉద్గారాలను ఖచ్చితంగా 974nm లేదా 976nm వద్ద లాక్ చేస్తుంది, వివిధ ఉష్ణోగ్రతలు మరియు డ్రైవ్ కరెంట్‌లో కూడా 600mW వరకు కింక్-ఫ్రీ అవుట్‌పుట్‌ను అందిస్తుంది. దీని ఇంటిగ్రేటెడ్ TEC, థర్మిస్టర్ మరియు మానిటర్ డయోడ్ అసాధారణమైన ట్రాకింగ్ ఎర్రర్ మరియు పవర్ స్టెబిలిటీని నిర్ధారిస్తాయి, అయితే SM/PM ఫైబర్‌తో కూడిన ఎపాక్సీ-ఫ్రీ 10-పిన్ సీతాకోకచిలుక ప్యాకేజీ నమ్మదగిన, శబ్దం-రహిత ఆపరేషన్‌కు హామీ ఇస్తుంది. సిస్టమ్ ఇంటిగ్రేటర్‌లు మరియు నెట్‌వర్క్ ఇంజనీర్‌ల కోసం రాజీపడని స్పెక్ట్రమ్ నియంత్రణ మరియు అందుబాటులో ఉన్న అత్యధిక అధికారాలను కోరుతూ రూపొందించబడింది, ఈ మాడ్యూల్ పంప్ గణనలను తగ్గిస్తుంది, శీతలీకరణ సంక్లిష్టతను తగ్గిస్తుంది మరియు యాంప్లిఫైయర్ జీవితకాలాన్ని పొడిగిస్తుంది. Telcordia GR-468 సమ్మతి మరియు తగిన తరంగదైర్ఘ్యం ఎంపిక కోసం ట్రస్ట్ బాక్స్ ఆప్ట్రానిక్స్ - ఎందుకంటే మీ తర్వాతి తరం ఆప్టికల్ నెట్‌వర్క్‌లలో ప్రతి మిల్లీవాట్ ముఖ్యమైనది. -20°C నుండి 75°C వరకు స్థిరమైన పనితీరును అందించే నిరూపితమైన, ఫీల్డ్-రెడీ పంపింగ్ టెక్నాలజీతో మీ ఇన్‌ఫ్రాస్ట్రక్చర్‌ను ఎలివేట్ చేయడానికి ఇప్పుడే ఆర్డర్ చేయండి.

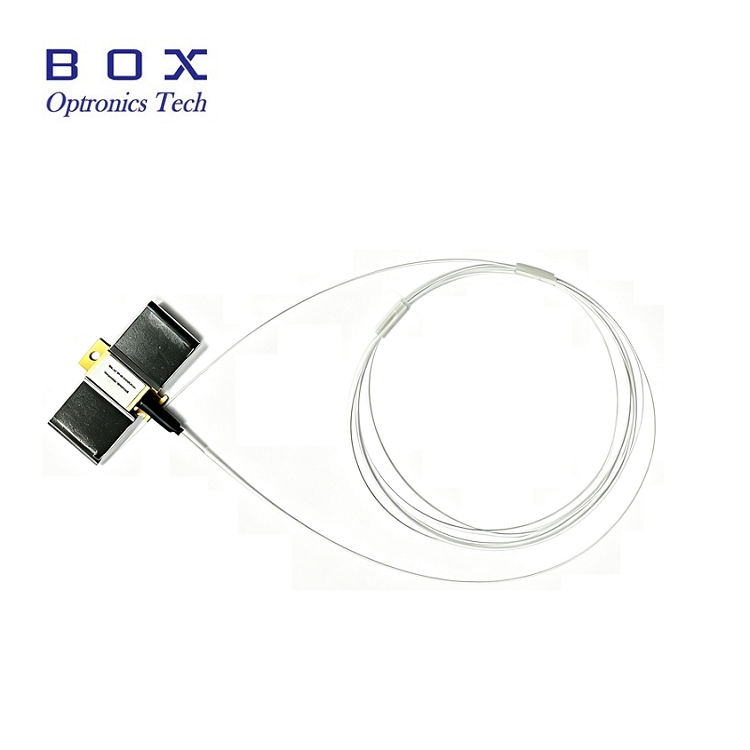

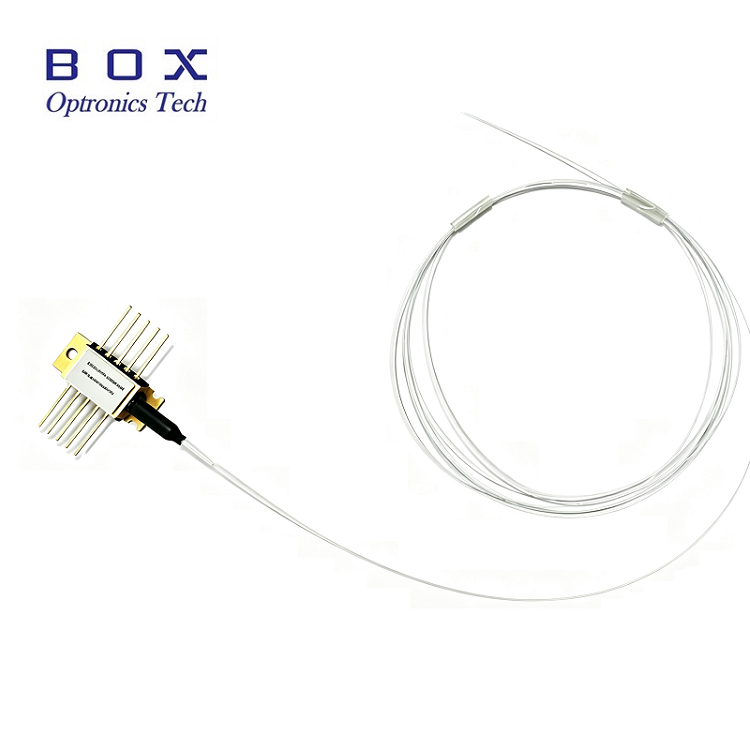

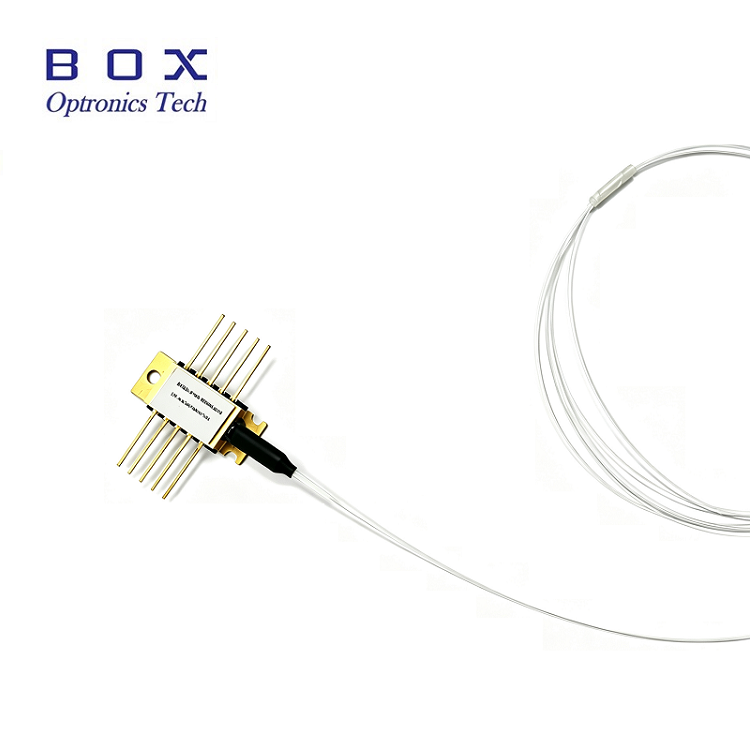

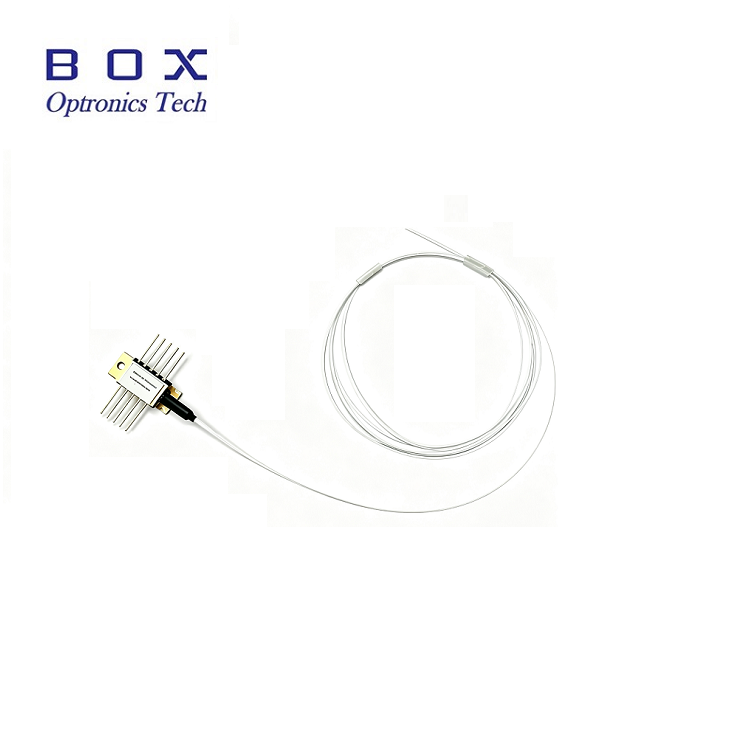

980nm 10పిన్ మినీ బటర్‌ఫ్లై కూల్డ్ పంప్ లేజర్ డయోడ్ మాడ్యూల్ ఎపాక్సీ-ఫ్రీ మరియు ఫ్లక్స్-ఫ్రీ 10-పిన్ బటర్‌ఫ్లై ప్యాకేజీలో హెర్మెటిక్‌గా సీల్ చేయబడింది మరియు థర్మిస్టర్, థర్మోఎలెక్ట్రిక్ కూలర్ మరియు మానిటర్ డయోడ్‌లో అంతర్నిర్మితమైంది.
980nm 10పిన్ మినీ బటర్‌ఫ్లై కూల్డ్ పంప్ లేజర్ డయోడ్ మాడ్యూల్ ఉద్గార తరంగదైర్ఘ్యాన్ని "లాక్" చేయడానికి FBG స్టెబిలైజేషన్‌ని ఉపయోగిస్తుంది. ఇది ఉష్ణోగ్రత, డ్రైవ్ కరెంట్ మరియు ఆప్టికల్ ఫీడ్‌బ్యాక్‌లో మార్పులు చేసినప్పటికీ నాయిస్ లేని నారోబ్యాండ్ స్పెక్ట్రమ్‌ను అందిస్తుంది. తరంగదైర్ఘ్యం ఎంపిక అందుబాటులో ఉన్న అత్యధిక అధికారాలతో స్పెక్ట్రమ్ నియంత్రణలో అత్యధిక పనితీరు అవసరమైన అప్లికేషన్‌ల కోసం అందుబాటులో ఉంది. ఈ మాడ్యూల్ Telcord ia GR-468-CORE ఆవశ్యకతలో వివరించబడింది.
కింక్-ఫ్రీ ఆపరేటింగ్ పవర్ 400mW లేదా 600mW;
SM Hi1060 లేదా PM980 ఫైబర్‌తో 10-PIN బటర్‌ఫ్లై ప్యాకేజీ;
ఫైబర్ బ్రాగ్ గ్రేటింగ్ స్టెబిలైజేషన్, వేవ్ లెంగ్త్ ఎంపిక అందుబాటులో ఉంది;
ఇంటిగ్రేటెడ్ థర్మోఎలెక్ట్రిక్ కూలర్, థర్మిస్టర్ మరియు మానిటర్ డయోడ్.
దట్టమైన తరంగదైర్ఘ్యం డివిజన్ మల్టీప్లెక్సింగ్ (DWDM) ఎర్బియం డోప్డ్ ఫైబర్ యాంప్లిఫైయర్లు(EDFA);
తగ్గించబడిన పంప్-కౌంట్ EDFA నిర్మాణాలు;
చాలా దూరం కేబుల్ టెలివిజన్ (CATV) ట్రంక్‌లు మరియు చాలా ఎక్కువ నోడ్ కౌంట్ పంపిణీ.
| పరామితి | చిహ్నం | కనిష్ట | టైప్ చేయండి. | గరిష్టంగా | యూనిట్ | గమనికలు |
| ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత | TCASE | -20 | - | 75 | ℃ | - |
| నిల్వ ఉష్ణోగ్రత | TSTG | -40 | - | 85 | ℃ | 2000 గంటలు |
| LD ఫార్వర్డ్ కరెంట్ | IF | - | - | 1100 | mA | - |
| LD రివర్స్ కరెంట్ | IR | - | - | 10 | uA | - |
| LD రివర్స్ వోల్టేజ్ | VR | - | - | 2 | V | - |
| PD ఫార్వర్డ్ కరెంట్ | IPD | - | - | -10 | mA | - |
| PD రివర్స్ వోల్టేజ్ | VPD | - | - | 20 | V | - |
| TEC కరెంట్ | ITEC | - | - | 2 | A | - |
| TEC వోల్టేజ్ | VTEC | - | - | 3.0 | V | - |
| ఫైబర్ బెండ్ వ్యాసార్థం | - | 30 | - | - | మి.మీ | - |
| సాపేక్ష ఆర్ద్రత | RH | 0 | - | 95% | - | నాన్ కండెన్సింగ్ |
| లీడ్ టంకం సమయం | - | - | - | 10 | రెండవది | 260℃ |
| ఫైబర్ యాక్సియల్ పుల్ ఫోర్స్ | - | - | - | 5 | N | - |
| ఫైబర్ సైడ్ పుల్ ఫోర్స్ | - | - | - | 2.5 | N | - |
| పారామితులు | చిహ్నం | కనిష్ట | టైప్ చేయండి. | గరిష్టంగా | యూనిట్ | గమనికలు |
| LD థ్రెషోల్డ్ కరెంట్ | ITH | 90 | 110 | mA | CW | |
| అవుట్పుట్ శక్తి | PF | 400 | mW | ఉంటే(BOL)<900mA | ||
| 600 | ఉంటే(BOL)<1000mA | |||||
| LD ఫార్వర్డ్ కరెంట్ | IF | 1200 | mA | PF=రేటెడ్ పవర్ | ||
| కింక్ ఫ్రీ పవర్ | PKINK | 700 | mW | >= 1.2*రేటెడ్ పవర్ | ||
| కింక్ ఫ్రీ కరెంట్ | IKINK | >= 1.2*అయితే(BOL) | mA | [1] | ||
| LD ఫార్వర్డ్ వోల్టేజ్ | VF | 2.5 | V | PF=రేటెడ్ పవర్ | ||
| కేంద్ర తరంగదైర్ఘ్యం | λC | 973 | 974 | 975 | nm | పీక్,PF=రేటెడ్ పవర్ |
| 975 | 976 | 977 | ||||
| పీక్ వేవ్ లెంగ్త్ టర్నింగ్ | △λp/△Tamb | 0.02 | nm/℃ | T: FBG టెంప్. | ||
| స్పెక్ట్రమ్ వెడల్పు | △λ | 2 | nm | RMS@-13dB | ||
| స్పెక్ట్రమ్ స్థిరత్వం | -0.5 | 0.5 | nm | PF=రేటెడ్ పవర్,t=60సె | ||
| ప్రతిస్పందనను పర్యవేక్షించండి | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=రేటెడ్ పవర్ | |
| ప్రతిస్పందన స్థిరత్వాన్ని పర్యవేక్షించండి | 20% | @అన్ని ఆపరేటింగ్ ఉష్ణోగ్రత | ||||
| డార్క్ కరెంట్‌ని పర్యవేక్షించండి | ID | 50 | nA | VPD=5V | ||
| TEC కరెంట్ | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC వోల్టేజ్ | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC మాడ్యువల్ విద్యుత్ వినియోగం | P | 5 | W | TCASE=75℃ | ||
| శక్తి స్థిరత్వం>20mW 10-20mW3.5-10mW | 0.20.51 | dB | పీక్-టు-పీక్, t=60s,DC నుండి 50kHz నమూనా, TC=25℃ | |||
| ట్రాకింగ్ లోపం | TE | -0.5 | 0.5 | dB | TC=-5~75℃ , [2]కి సూచించబడింది | |
| థర్మిస్టర్ నిరోధకత | RTH | 9.5 | 10 | 10.5 | కోమ్ | TSTG=25℃ |
| థర్మిస్టర్ బి స్థిరాంకం | BTH | 3900 | k | TSTG=25℃ | ||
గమనికలు:
[1] కింక్ కరెంట్ అనేది ఒక లీనియర్ ఫిట్ నుండి లైట్ వర్సెస్ కరెంట్ స్లాప్(dL/dI) యొక్క విచలనం +/-50% మించి ఉంటుంది,Pkink>= 1.2*Rated Power,Ikink>=If(BOL)*1.2
[2] ట్రాకింగ్ లోపం ఇచ్చిన కేస్ ఉష్ణోగ్రత వద్ద నిర్వచించబడింది, ఇది ఫైబర్ పవర్‌లో మార్పు, స్థిరమైన మానిటర్ కరెంట్ వద్ద, కేస్ 25℃ వద్ద కొలవబడిన విలువకు సంబంధించి.

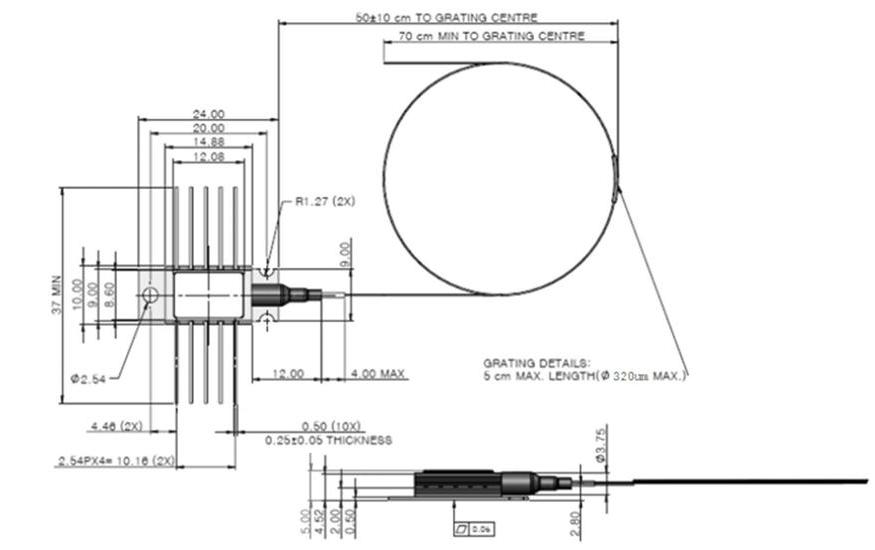

| పారామితులు | వివరణ |
| ఫైబర్ రకం | Hi1060 లేదా PM980 ఫైబర్ |
| పిగ్టైల్ రకం | బేర్ ఫైబర్ |
| పిగ్టైల్ పొడవు | 2.0 ± 0.2 మీ |
| కనెక్టర్ రకం | లేకుండా |
| పిన్ | వివరణ | పిన్ | వివరణ |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | థర్మిస్టర్ | 9 | కేస్ గ్రౌండ్ |
| 3 | PDAనోడ్ | 8 | NC |
| 4 | PD కాథోడ్ | 7 | LD కాథోడ్ |
| 5 | థర్మిస్టర్ | 6 | LD యానోడ్ |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| లేజర్ | తరంగదైర్ఘ్యం | అవుట్పుట్ శక్తి | ఫైబర్ రకం | ప్యాకేజీ | కనెక్టర్ రకం | వదులుగా ఉండే గొట్టం |
| పంప్‌లేజర్ | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | SM : సింగిల్ మోడ్PM : పోలరైజేషన్ నిర్వహించడం | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: శూన్యం | శూన్య: బేర్ ఫైబర్ 1: వదులుగా ఉండే ట్యూబ్ |
