1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్

1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్ అనేది 100kHz లైన్‌విడ్త్ మరియు 200mW వరకు అవుట్‌పుట్ పవర్ కలిగిన నారో-లైన్‌విడ్త్ లేజర్, ఇది ఫైబర్ లేజర్ సీడ్ సోర్సెస్ మరియు లిడార్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్ అనేది 100kHz లైన్‌విడ్త్ మరియు 200mW వరకు అవుట్‌పుట్ పవర్ కలిగిన ఇరుకైన-లైన్‌విడ్త్ లేజర్, ఇది ఫైబర్ లేజర్ సీడ్ సోర్సెస్ మరియు లైడార్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్ ఫీచర్లు

200mW అధిక ఉత్పత్తి శక్తి;

ఫీల్డ్-నిరూపితమైన అధిక విశ్వసనీయత;

Hi1060 SM లేదా PM980-HP ఫైబర్ పిగ్‌టైల్;

14PIN బటర్‌ఫ్లై ప్యాకేజీ;

అంతర్గత థర్మోఎలెక్ట్రిక్ హీట్‌పంప్ మరియు మానిటర్ ఫోటోడియోడ్;

విశ్వసనీయత:టెల్కోర్డియా GR-468. RoHS

1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్ అప్లికేషన్‌లు:

లేజర్స్ కోసం సీడ్ మూలం;

స్పెక్ట్రోస్కోపీ;

ఆప్టికల్ సెన్సింగ్.

సంపూర్ణ గరిష్ట రేటింగ్‌లు

పరామితి	చిహ్నం	కనిష్ట	గరిష్టంగా	యూనిట్
గరిష్ట ఆపరేటింగ్ వోల్టేజ్	V	-	2.5	V
గరిష్ట ఆపరేటింగ్ కరెంట్	I	-	500	mA
MPD రివర్స్ వోల్టేజ్	VMPD	-	20	V
థర్మోఎలెక్ట్రిక్ కూలర్ వోల్టేజ్	VTEC	-	4.8	V
థర్మోఎలెక్ట్రిక్ కూలర్ కరెంట్	ITEC	-	1.8	A
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత	TC	-20	60	℃
నిల్వ ఉష్ణోగ్రత	TSTG	-40	85	℃
నిల్వ తేమ	-	5	85	%RH
ఎలక్ట్రో స్టాటిక్ డిశ్చార్జ్ (ESD)	VESD	-	500	V
లీడ్ టంకం ఉష్ణోగ్రత	STEMP	-	260	℃
లీడ్ టంకం సమయం	STIME		10	సెకను

ఎలక్ట్రో-ఆప్టికల్ లక్షణాలు(25℃ లేజర్ ఉష్ణోగ్రత):

పరామితి	చిహ్నం	పరిస్థితి	కనిష్ట	టైప్ చేయండి.	గరిష్టంగా	యూనిట్
కేంద్ర తరంగదైర్ఘ్యం	λc	TL=15～35℃ CW	1062	1064	1066	nm
ఆప్టికల్ అవుట్పుట్ పవర్	PO	TL=25℃	-	200	-	mW
థ్రెషోల్డ్ కరెంట్	ITH	TL=25℃	-	45	70	mA
ఆపరేటింగ్ వోల్టేజ్	VOP	IOP= 200mA(CW)	-	-	2.5	V
ఆపరేటింగ్ కరెంట్	IOP	IOP= 200mA(CW)	-	300	500	mA
-3dB స్పెక్ట్రల్ వెడల్పు	Δλ	-	-	0.03	-	nm

సైడ్ మోడ్ అణచివేత నిష్పత్తి	SMSR	-	-	40	-	dB
ధ్రువణ విలుప్త నిష్పత్తి	ER	-	18	-	-	dB
టెంప్ తరంగదైర్ఘ్యం గుణకం	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD ప్రతిస్పందన	IMON/POP	@-5V బయాస్ వోల్టేజ్	1	-	30	μA/mW
థర్మిస్టర్ నిరోధకత	RTH	-	9.5	10	10.5	KΩ

ఆప్టికల్ ఫైబర్ స్పెసిఫికేషన్స్:

పారామితులు	వివరణ
ఫైబర్ రకం	Hi1060 లేదా PM980
పిగ్టైల్ రకం	900μm వదులుగా ఉండే ట్యూబ్
పిగ్టైల్ పొడవు	1.0± 0.1మీ
కనెక్టర్ రకం	FC/APC

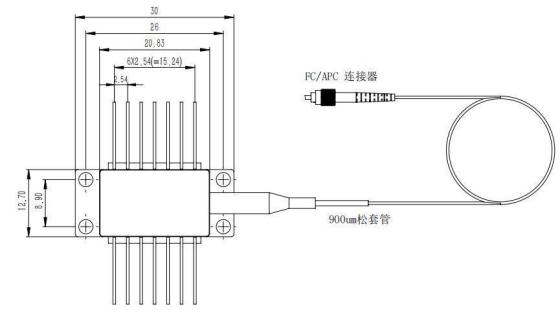

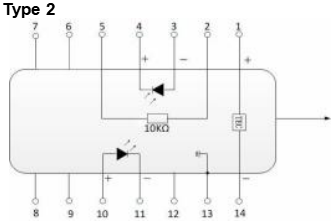

ప్యాకేజీ డ్రాయింగ్&PIN-OUT నిర్వచనం(యూనిట్:మిమీ):

పిన్	వివరణ	పిన్	వివరణ
1	TEC(+)	14	TEC(-)
2	థర్మిస్టర్	13	కేస్ గ్రౌండ్
3	PD మానిటర్ యానోడ్ (-)	12	NC
4	PD మానిటర్ కాథోడ్ (+)	11	లేజర్ కాథోడ్ (-)
5	థర్మిస్టర్	10	లేజర్ యానోడ్ (+)
6	NC	9	NC
7	NC	8	NC

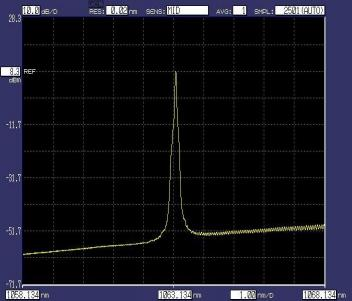

సాధారణ ఆప్టికల్ స్పెక్ట్రం

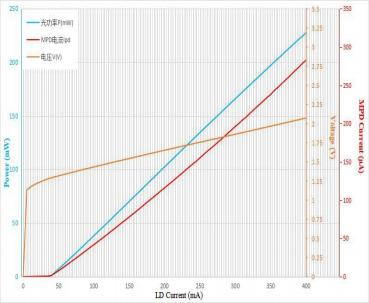

స్పెక్ట్రమ్ (పాప్=200mW,25℃) లైట్-కరెంట్-వోల్టేజ్ వక్రతలు (25℃)

ఆర్డర్ సమాచారం:

BFLD	-XXXX	-X	XX	-XX	X
లేజర్ రకం	తరంగదైర్ఘ్యం	అవుట్పుట్ శక్తి	ఫైబర్ రకం	కనెక్టర్	పిన్-అవుట్
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN రకం 2 అనుకూలీకరించబడింది(10PIN)

ఉదా:BFLD-1060-2HSM-FA (ఆర్డర్ సమాచారం: 1064nm 200mW అవుట్‌పుట్ పవర్‌తో DFB బటర్‌ఫ్లై లేజర్ డయోడ్ మరియు FC/APC కనెక్టర్‌తో SM Hi1060 ఫైబర్, PIN-OUT రకం 2).
