1030nm 200mW 100KHz DFB బటర్‌ఫ్లై లేజర్ డయోడ్

1030nm 200mW 100KHz DFB బటర్‌ఫ్లై లేజర్ డయోడ్ అనేది అధిక-శక్తి, ఇరుకైన లైన్‌విడ్త్ DFB సీతాకోకచిలుక ప్యాకేజీ లేజర్ డయోడ్, ఫైబర్ లేజర్‌ల కోసం లేదా ఖచ్చితమైన స్పెక్ట్రల్ కొలతల కోసం విత్తన మూలాలుగా విస్తృతంగా ఉపయోగించబడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

1.సారాంశం:

1030nm 200mW 100KHz DFB బటర్‌ఫ్లై లేజర్ డయోడ్ అనేది అధిక-పవర్, ఇరుకైన లైన్‌విడ్త్ DFB బటర్‌ఫ్లై ప్యాకేజీ లేజర్ డయోడ్, ఫైబర్ లేజర్‌ల కోసం లేదా ఖచ్చితమైన స్పెక్ట్రల్ కొలతల కోసం విత్తన మూలాలుగా విస్తృతంగా ఉపయోగించబడుతుంది.

2. లక్షణాలు:

• 200mW అధిక ఉత్పత్తి శక్తి;

• 100kHz దిగువన ఇరుకైన లైన్‌విడ్త్;

• PM ఫైబర్ 18dB అధిక PERకి మించి;

• 14PIN బటర్‌ఫ్లై ప్యాకేజీ;

• అంతర్గత థర్మోఎలెక్ట్రిక్ హీట్ పంప్ మరియు మానిటర్ ఫోటోడియోడ్;

• ఫీల్డ్-నిరూపితమైన అధిక విశ్వసనీయత.

విశ్వసనీయత:టెల్కోర్డియా GR-468. RoHS

3. అప్లికేషన్లు:

• లేజర్‌ల కోసం సీడ్ సోర్స్;

• స్పెక్ట్రోస్కోపీ;

• ఆప్టికల్ సెన్సింగ్.

4. సంపూర్ణ గరిష్ట రేటింగ్‌లు

పరామితి	చిహ్నం	కనిష్ట	గరిష్టంగా	యూనిట్
LD రివర్స్ కరెంట్	IR	-	2	V
LD ఫార్వర్డ్ కరెంట్	IF	-	500	mA
MPD రివర్స్ వోల్టేజ్	VMPD	-	20	V
థర్మోఎలెక్ట్రిక్ కూలర్ వోల్టేజ్	VTEC	-	4.8	V
థర్మోఎలెక్ట్రిక్ కూలర్ కరెంట్	ITEC	-	2.5	A
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత	TC	-45	70	℃
నిల్వ ఉష్ణోగ్రత	TSTG	-40	85	℃
నిల్వ తేమ	-	5	85	%RH
ఎలక్ట్రో స్టాటిక్ డిశ్చార్జ్ (ESD)	VESD	-	500	V
లీడ్ టంకం ఉష్ణోగ్రత	STEMP	-	260	℃
లీడ్ టంకం సమయం	STIME		10	సెకను

5. ఎలక్ట్రో-ఆప్టికల్ లక్షణాలు(25℃ లేజర్ ఉష్ణోగ్రత):

పరామితి	చిహ్నం	పరిస్థితి	కనిష్ట	టైప్ చేయండి.	గరిష్టంగా	యూనిట్
కేంద్ర తరంగదైర్ఘ్యం	λc	TL= 15～35℃ CW	1028	1030	1032	nm
ఆప్టికల్ అవుట్పుట్ పవర్	PO	TL=25℃	-	200	-	mW
థ్రెషోల్డ్ కరెంట్	ITH	TL=25℃	-	45	70	mA
ఆపరేటింగ్ వోల్టేజ్	VOP	POP= 200mW(CW)	-	-	2.5	V
ఆపరేటింగ్ కరెంట్	IOP	POP= 200mW(CW)	-	300	500	mA
లైన్ వెడల్పు వెడల్పు	Δλ	-	-	30	100	KHz
సైడ్ మోడ్ అణచివేత నిష్పత్తి	SMSR	-	-	40	-	dB
ధ్రువణ విలుప్త నిష్పత్తి	ER	-	18	-	-	dB
టెంప్ తరంగదైర్ఘ్యం గుణకం	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD ప్రతిస్పందన	IMON/POP	@-5V బయాస్ వోల్టేజ్	1	-	30	μA/mW
థర్మిస్టర్ నిరోధకత	RTH	-	9.5	10	10.5	KΩ

6. ఆప్టికల్ ఫైబర్ స్పెసిఫికేషన్స్:

పారామితులు	వివరణ
ఫైబర్ రకం	PM980
పిగ్టైల్ రకం	900μm వదులుగా ఉండే ట్యూబ్
పిగ్టైల్ పొడవు	1.2 ± 0.1 మీ
కనెక్టర్ రకం	FC/APC

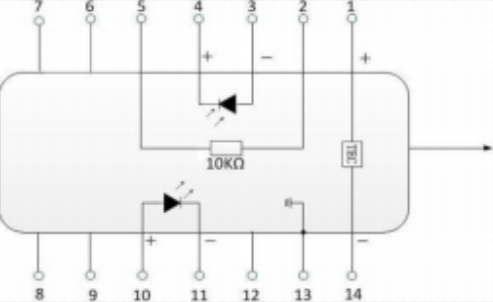

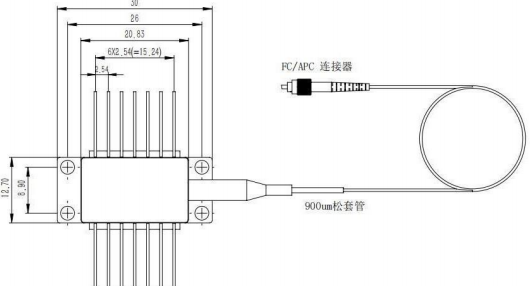

7. ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ నిర్వచనం(యూనిట్:మిమీ):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

రకం 2

పిన్	వివరణ	పిన్	వివరణ
1	TEC(+)	14	TEC(-)
2	థర్మిస్టర్	13	కేస్ గ్రౌండ్
3	PD మానిటర్ యానోడ్ (-)	12	NC
4	PD మానిటర్ కాథోడ్ (+)	11	లేజర్ కాథోడ్ (-)
5	థర్మిస్టర్	10	లేజర్ యానోడ్ (+)
6	NC	9	NC
7	NC	8	NC
